Contexte
Cette entrée regroupe mon travail en électronique plutôt qu'un seul projet. Les images viennent de contextes différents mais partagent le même fil, comprendre et maîtriser une chaîne électronique complète, du composant à la mesure. Le volet le plus abouti est personnel. Il s'agit de la carte de ma lampe Illumine (que j'ai aussi conçue et imprimée en 3D), pour laquelle je voulais une électronique sur mesure, avec une recharge propre par connecteur magnétique, la gestion d'une batterie lithium et plusieurs modes d'éclairage. Le reste vient de travaux pratiques et de manipulations menés au cours de ma formation, en électronique analogique et numérique, en traitement du signal et sur les capteurs.
Approche / Solution

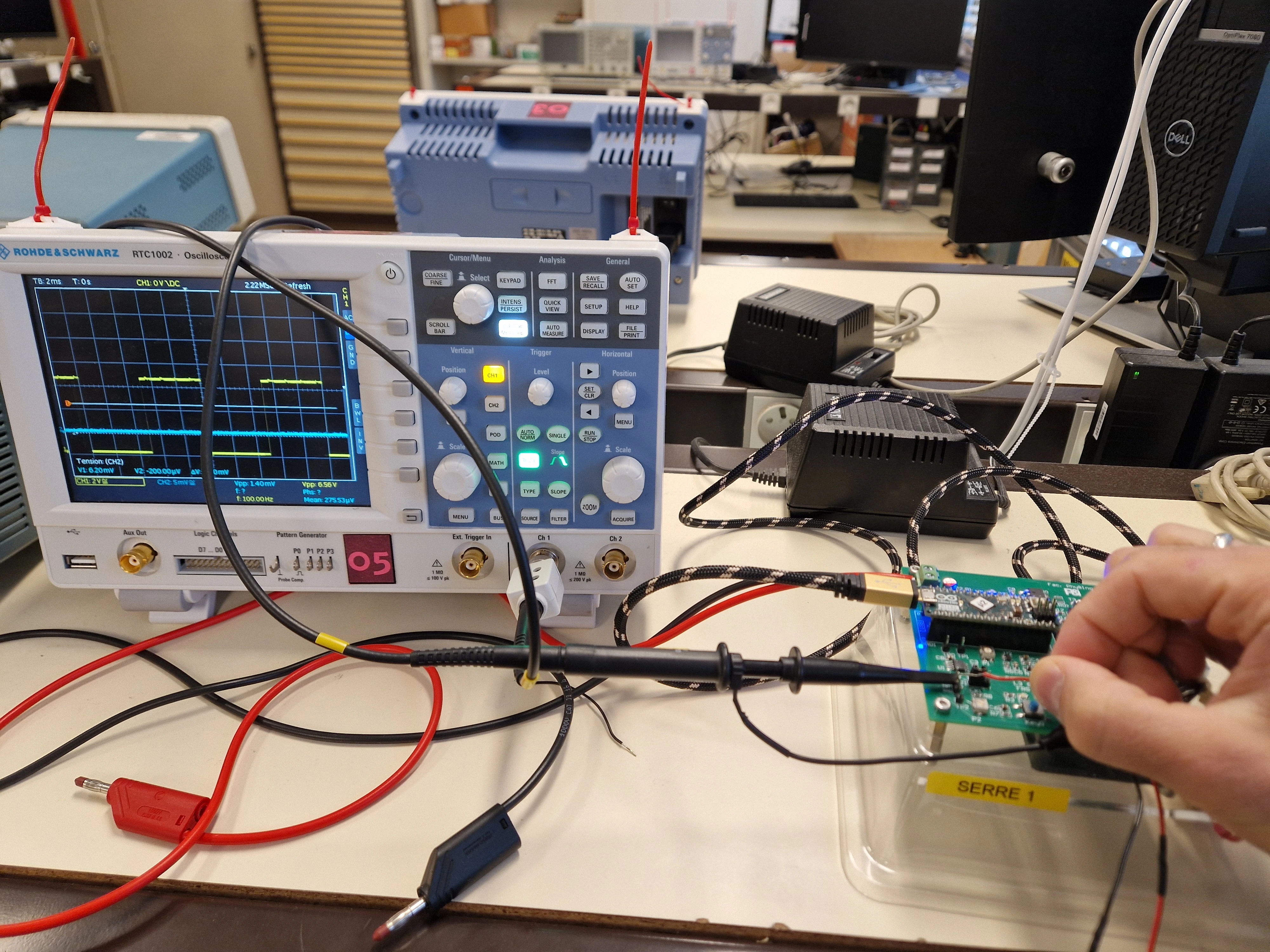

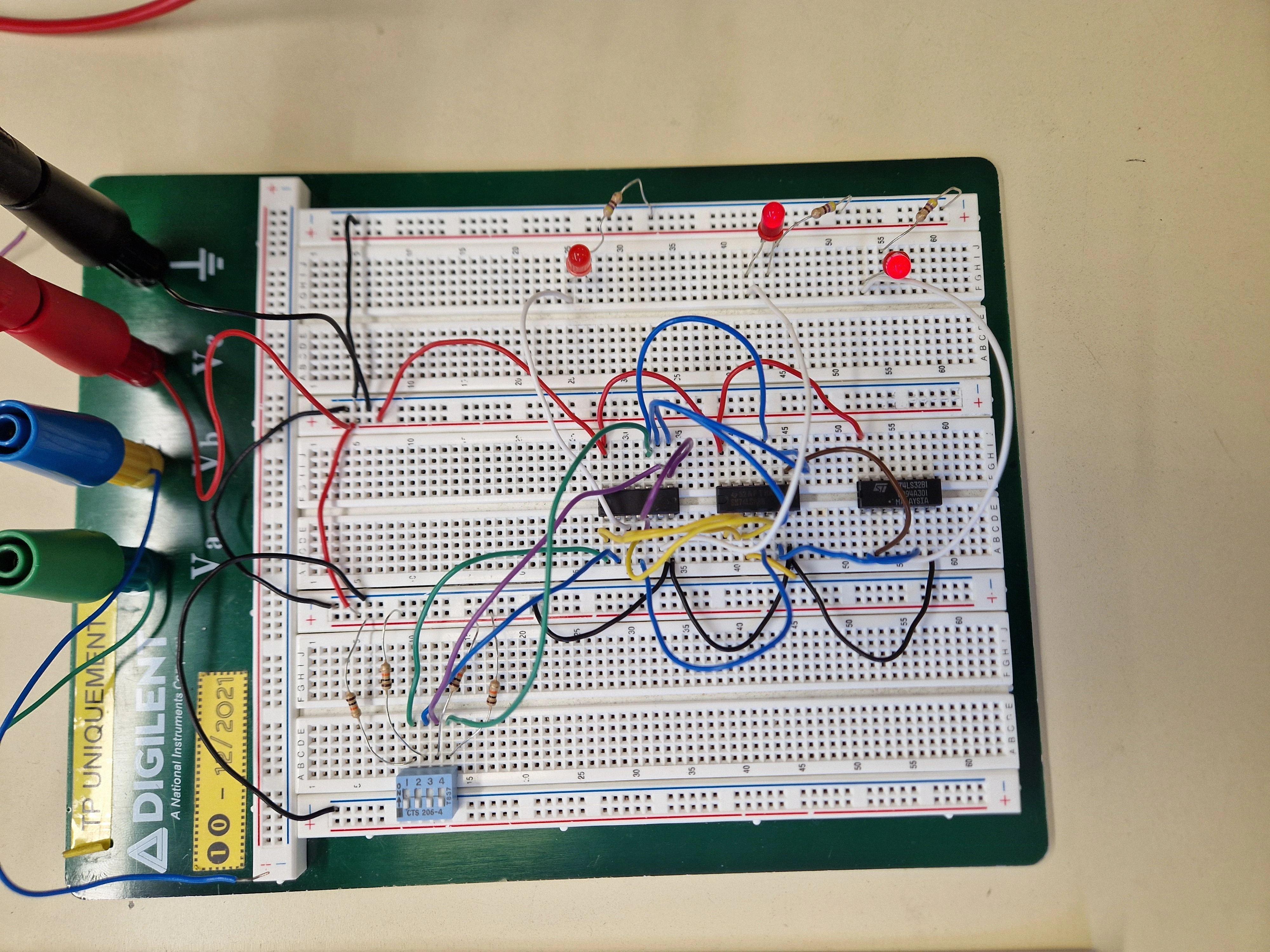

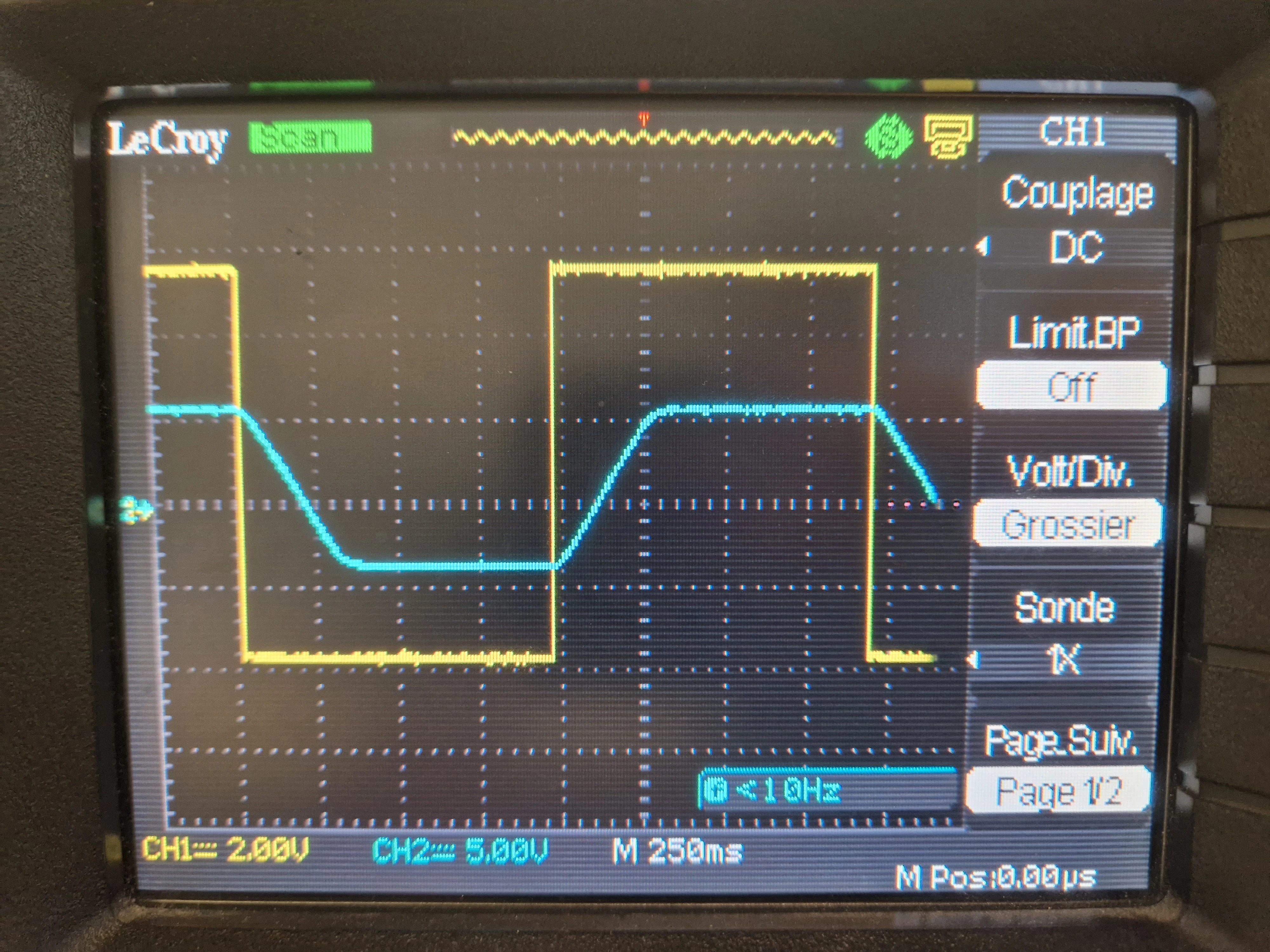

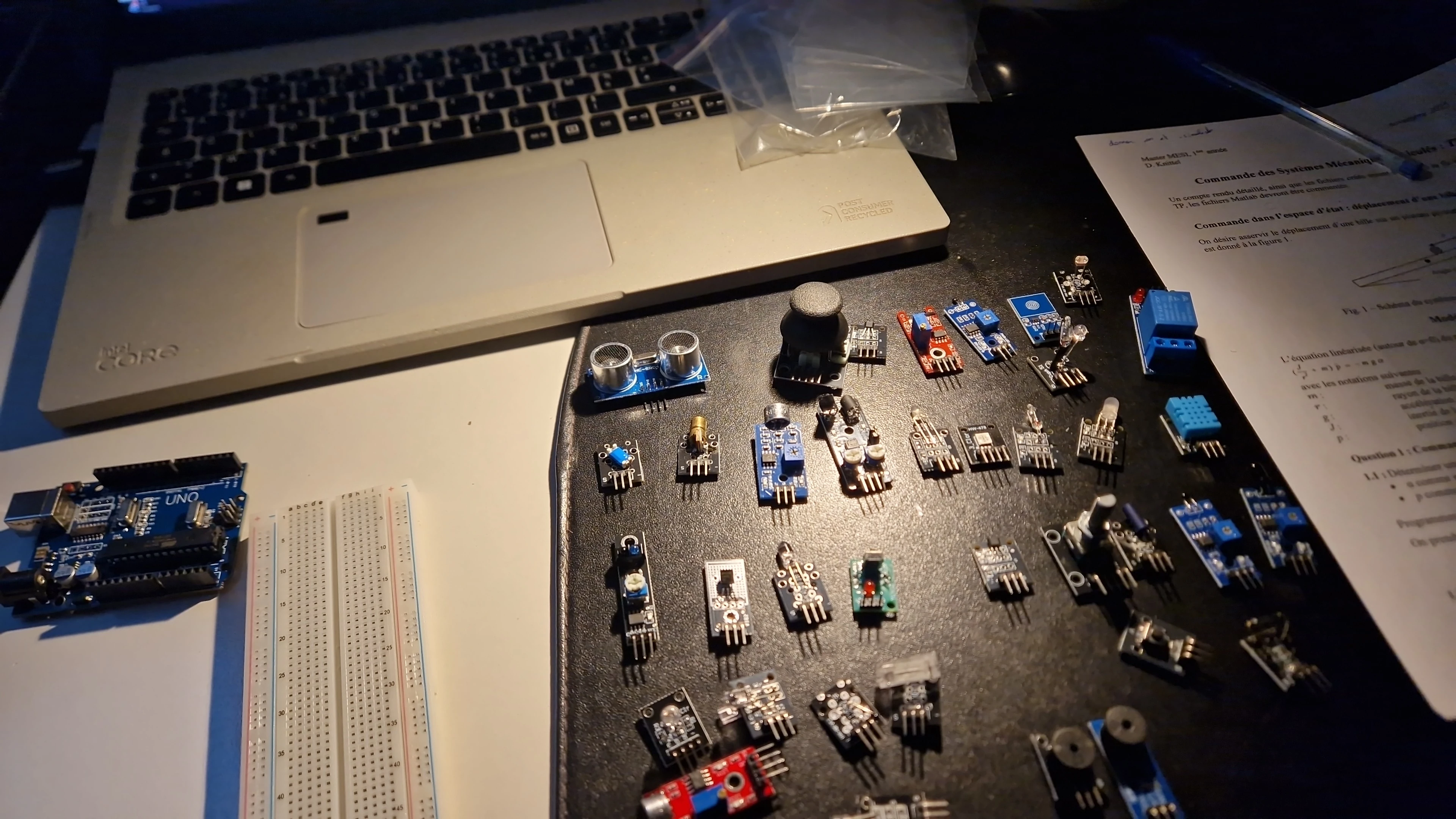

Conception de carte (lampe Illumine). Pour la charge, l'entrée VBUS passe par un connecteur de charge magnétique, avec une protection en entrée (diode Schottky SS14), un contrôleur de charge lithium en boîtier TSSOP-8 dont le courant est fixé par une résistance de programmation (Rprog), et une LED bicolore rouge/verte pour l'état de charge, le tout découplé par des condensateurs 10 µF. Pour les LED, un étage à transistors (Q1-Q4) les commande et offre plusieurs modes (marche/arrêt, variation). Le routage a demandé un placement des composants CMS, des pistes larges pour le VBUS, un plan de masse et des empreintes adaptées (TSSOP, SMA, 0402/0603), le tout vérifié en vue 3D et par contrôle des règles de conception (DRC) avant de figer le design. J'ai mené ce flot sous Altium Designer puis KiCad pour comparer les deux écosystèmes, la richesse intégrée d'Altium face à la souplesse open-source de KiCad. Manipulations et mesures. En parallèle de la conception, j'ai pratiqué l'électronique « les mains dedans ». J'ai monté et testé des circuits analogiques et numériques sur breadboard, observé des signaux à l'oscilloscope (par exemple la réponse d'un filtre à une entrée carrée), mis au point une carte au banc avec un oscilloscope Rohde & Schwarz, et acquis des capteurs physiques sur Arduino (modules variés, distance, lumière, son). Autant d'occasions de relier la théorie du signal aux mesures réelles.
Résultats
Sur la carte Illumine, un design complet et cohérent, avec un schéma clair, des empreintes correctes, un routage et une vue 3D vérifiés, prêt pour la fabrication. Ce projet relie pour moi le mécanique (la lampe imprimée en 3D) et l'électronique (sa carte d'alimentation et de commande). Plus largement, ce travail m'a rendu à l'aise sur toute la chaîne électronique, de la sélection et du dimensionnement de composants à la capture de schéma, au placement-routage et au DRC sur deux logiciels de référence (Altium, KiCad), sans oublier la lecture de signaux à l'oscilloscope, le prototypage rapide et l'acquisition de capteurs. C'est cette polyvalence, de la conception à la mesure, que je cherche à consolider.
